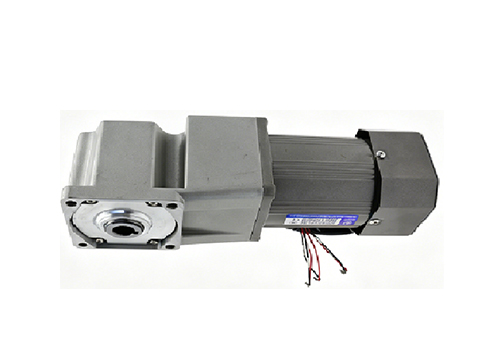

5GU/5GN直角减速电机

在自动化设备设计中，空间与传动效率往往是个不小的挑战。5GU/5UN系列转角齿轮减速电机采用高精度直角设计，在保持5GU系列经典高扭矩特性的基础上，实现90度转向输出。该系列专为安装空间受限、需要交叉传动的工况设计，是包装、输送及自动化产线理想的传动解决方案。

5GU□RA实心轴输出减速机型号：（不同厂家不同型号，下面是永传电机厂家的型号，若不了解请咨询右边窗口在线客服）

5GU9KRA、5GU10KRA、5GU12.5KRA、5GU15KRA、5GU18KRA、5GU20KRA、5GU25KRA、5GU30KRA、5GU36KRA、5GU40KRA、5GU50KRA、5GU60KRA、5GU75KRA、5GU90KRA、5GU100KRA、5GU120KRA、5GU150KRA、5GU180KRA、5GU200KRA、5GU250KRA、5GU300KRA、5GU400KRA、5GU500KRA、5GU600KRA、5GU700KRA、5GU800KRA、5GU900KRA

5GU□RH实心轴输出减速机型号：

5GU9KRH、5GU10KRH、5GU12.5KRH、5GU15KRH、5GU18KRH、5GU20KRH、5GU25KRH、5GU30KRH、5GU36KRH、5GU40KRH、5GU50KRH、5GU60KRH、5GU75KRH、5GU90KRH、5GU100KRH、5GU120KRH、5GU150KRH、5GU180KRH、5GU200KRH、5GU250KRH、5GU300KRH、5GU400KRH、5GU500KRH、5GU600KRH、5GU700KRH、5GU800KRH、5GU900KRH

减速比：9，10，12.5，15，18，20，25，30，36，40，50，60，75，90，100，120，150，180，200，300，400，500，600，700，800，900

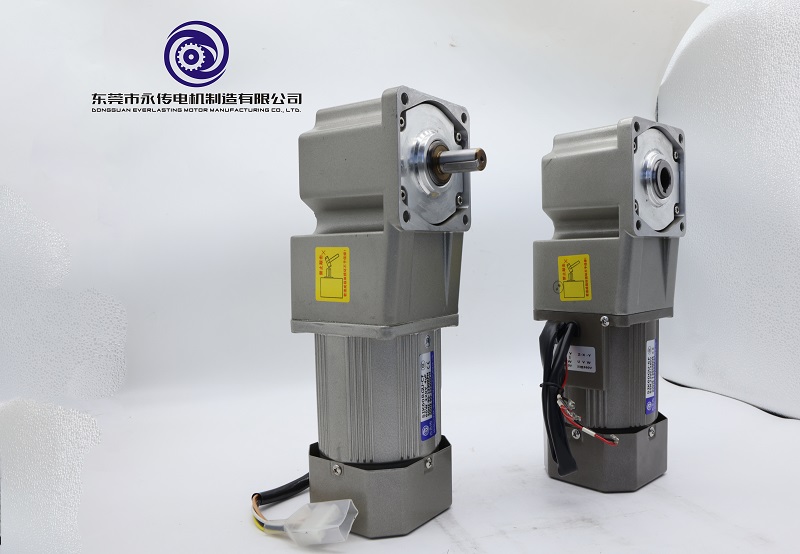

90度直角输出，灵活布局

紧凑的L型设计，电机与输出轴垂直布置。有效解决直线电机安装长度过长的问题，帮助设备缩小尺寸，简化机械结构。

高强度合金齿轮，持久耐用

内部采用优质铬钼钢（40Cr）齿轮，经渗碳淬火及精密磨齿工艺（精度可达6-7级）。相比传统直齿，承载能力提升30%，运行寿命更长。

静音与低背隙体验

优化齿轮啮合参数，空载噪音控制在≤50dB（分贝值因速比略有差异）。标准背隙≤15弧分，满足大多数设备的定位需求；另有高精度版本可选（≤5弧分）。

全封闭防水结构

外壳采用压铸铝合金一体成型，配合双唇油封。防护等级可达IP54（特殊定制IP65），有效防止粉尘与喷溅水进入，适应潮湿或多尘环境。

安装灵活，适配性强

出厂标配方形法兰与实心平键轴，支持任意角度安装。输入端可适配步进电机、伺服电机或标准交流电机，轻松集成现有系统。

技术参数（选型参考）

参数项                                   数值/范围

规格型号                             5GU系列（60mm/90mm/120mm机座可选）

减速比                                3K 至 200K （常用：5， 10， 15， 20， 30， 40， 50， 60， 90， 100， 120， 150， 200）

额定扭矩                             5 N·m 至 30 N·m （随速比及机座增大而提升）

允许的峰值扭矩                             2倍额定扭矩

容许转速                             ≤ 2000 rpm

背隙（标准）                       ≤15 arcmin （弧分）

防护等级                             IP54 （可选IP65）

润滑方式                             长效合成润滑脂 （免维护）

环境温度                             -10°C 至 +40°C

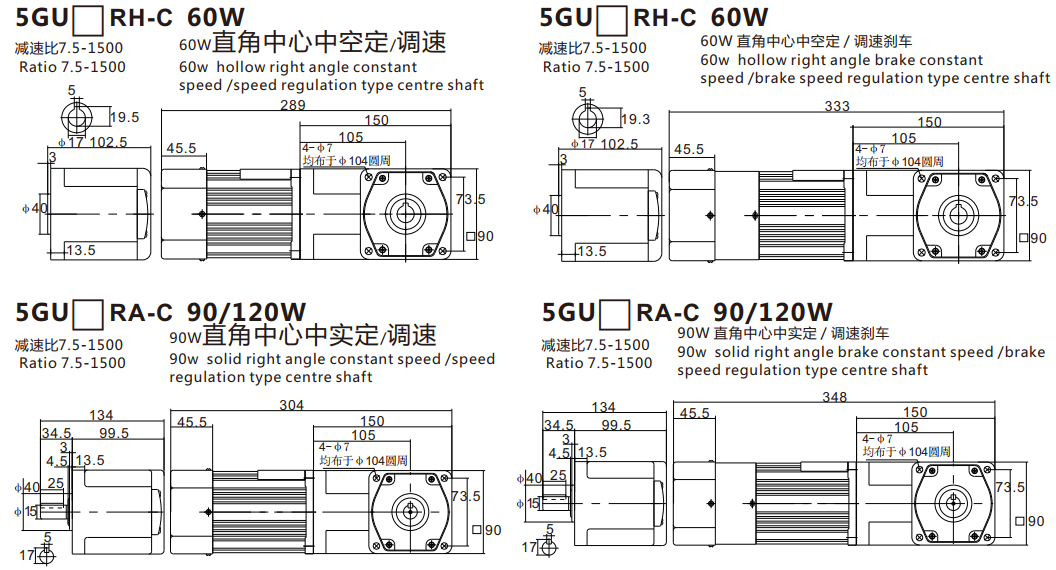

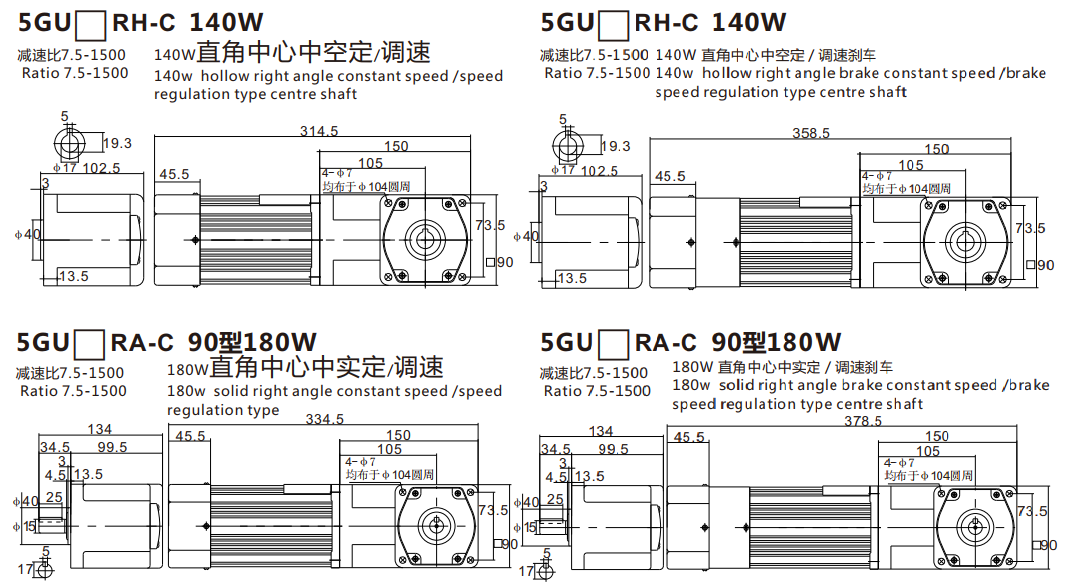

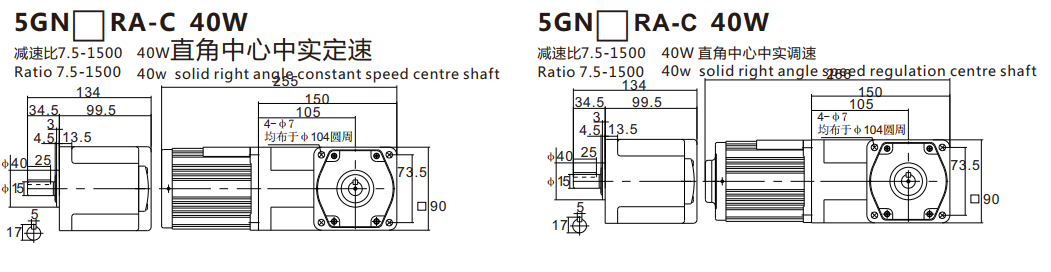

注：详细扭矩表及外形尺寸请下载产品规格书

应用场景

自动化输送：皮带线、滚筒线转角驱动，节省转弯处空间。

包装机械：贴标机、封箱机、捆扎机的间歇或连续送料。

医疗设备：病床翻身机构、采样仪移动平台（需低噪音版本）。

智能农业：自动灌溉阀、投喂器的转向驱动。

安防行业：高速球机云台、道闸栏杆驱动。
