调速器15W

　　产品名称：调速器

　　额定功率：6W-300W

　　被控电机功率：15W

　　输出电压：AC 220V±15%，50Hz

　　工作环境：-10℃～50℃

　　调速范围：90r/min～1400r/min

　　电容值：1.5μF

　　被控电机功率：250W

　　电容值：10/12μF

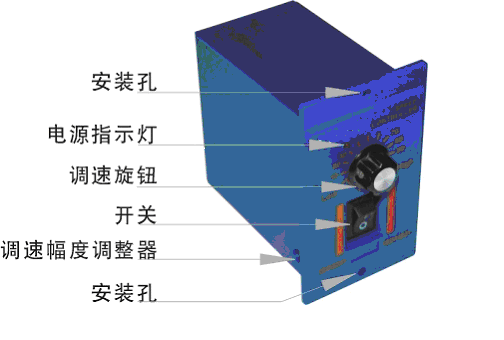

　　产品介绍：调速器交流单相异步电动机电子无级调速器主要用于控制单相交流感应电机,采用最新的电子控制技术制造而成。具有体积小、精度高、调速范围宽、耗能低、寿命长、使用方便等优点。

　　使用方法

　　1.请按接线图正确接线。

　　2.使用时，请先将调速旋钮逆时针调到“0”，以避免产生瞬时大电流，造成调速器损坏。

　　3.将开关置于“I”位置时，顺时针调节调速旋钮，电机加速；逆时针调节调速旋钮，电机减速。开关置于“O”位置时，电机处于停止状态。

　　4.欲变换电机运转方向，务必先拔下电源插头，再按接线图所示调整接线。

　　5.若电机转矩或转速不符合要求，请调整调速器侧面的调速幅度调整器：若出现控制器调速范围过窄,应逆时针调节控制器左侧的调速幅度调整器；若出现控制器调速范围过宽，则应顺时针调节控制器左侧的调速幅度调整器。

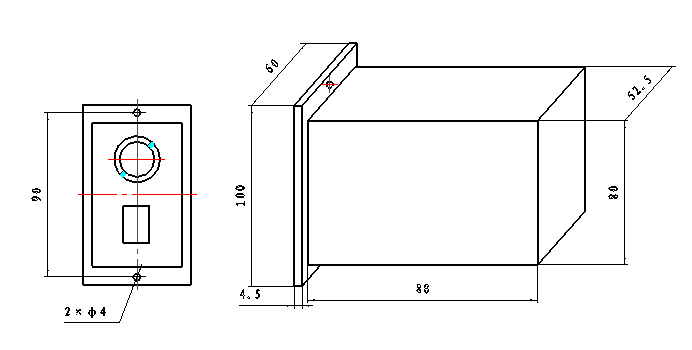

　　外型尺寸：

　　安装尺寸图：

　　注：调速器的安装只须在安装处按开孔尺寸开一孔后，把调速器塞入孔内，再用两枚螺丝钉紧固（螺钉旋紧即可，切勿过紧，以免损坏机壳）。
