圆盘理瓶机用5IK120GN-SF微型减速电机：小身材，大能量的自动化“心脏”

圆盘理瓶机用5IK120GN-SF微型减速电机：小身材，大能量的自动化“心脏”

圆盘理瓶机电机减速机怎么选？如何选圆盘理瓶机减速电机型号参数？圆盘理瓶机减速电机推荐

东莞市永传电机

在2026年的中小型企业自动化升级浪潮中，“5IK120GN-SF微型减速电机”已成为驱动圆盘理瓶机的主流选择之一。它体积小、扭矩足、运行稳、噪音低，特别适合需要连续、匀速、低速转动的理瓶场景。实测表明，该电机搭配合适的减速比（如3~50:1），可稳定输出约8~12 N·m的扭矩，轻松带动直径800~1500mm的理瓶圆盘，实现每分钟50~150瓶的整理效率。更重要的是——使用成本低（2026年市场价），安装即用，故障率极低，是真正“花小钱办大事”的工业好物。

为什么圆盘理瓶机越来越普及？

过去，工厂处理成堆杂乱的瓶子（如药瓶、饮料瓶、化妆品瓶）主要靠人工分拣、排列，不仅效率低（每人每小时仅能处理几百个），还容易出错、伤手、招工难。

随着《“十四五”智能制造发展规划》深入实施，以及人力成本持续攀升（2026年制造业普工月薪普遍超5000元），中小型理瓶自动化设备迎来爆发期。而圆盘理瓶机因其结构简单、占地小、适应性强，成为入门级自动化的一个选择。

典型应用场景包括：

药厂：安瓿瓶、西林瓶自动上料

饮料厂：PET小瓶整列送入灌装线

化妆品厂：玻璃精华瓶定向输送

调味品厂：酱油、醋小瓶排队进贴标机

这类设备的核心动力源，必须满足：低速、恒转矩、长时间运行、抗轻微冲击——这正是5IK120GN-SF微型减速电机的强项。

微型齿轮减速电机如何带动圆盘理瓶机？

1. 圆盘理瓶机怎么工作？

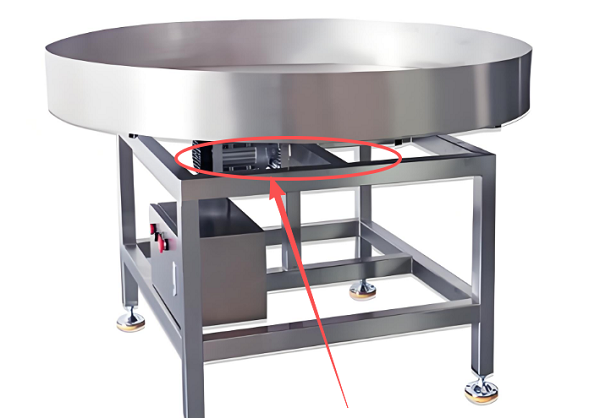

设备核心是一个倾斜旋转的不锈钢圆盘（通常带挡板或导槽）。操作员将杂乱瓶子倒入盘中，圆盘缓慢旋转，利用离心力和重力，使瓶子沿盘壁滑动、碰撞、自对齐，然后从出口处以统一方向、单列排出，进入下一道工序（如灌装、旋盖、贴标）。

整个过程要求：

转速稳定（通常10~30 rpm）

启停平顺（避免瓶子倾倒）

扭矩充足（克服瓶体重力与摩擦）

2. 5IK120GN-SF如何提供动力？

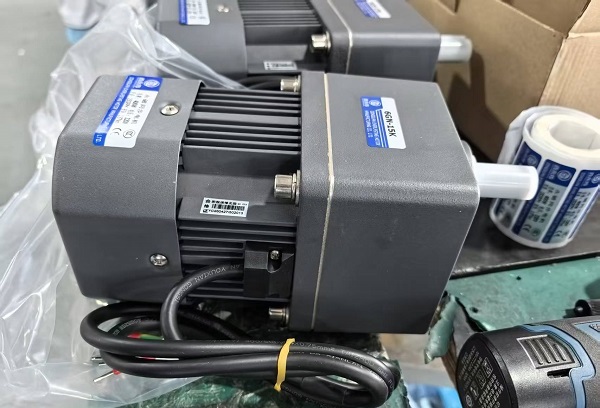

电机本体：5IK120GN-SF是一款120W单相/三相交流微型减速电机（常见电压220V/380V，50Hz），额定转速约1350 rpm。

内置齿轮箱：采用多级斜齿轮或行星齿轮减速结构，将高速低扭输入，转换为低速高扭输出。常见减速比有3:1、5:1、10:1、15:1、25:1、50:1等。

输出轴直连：电机输出轴通过法兰或键槽直接连接理瓶圆盘中心轴，省去皮带、链条等中间传动件，结构更紧凑，传动效率更高（可达90%以上）。

举例计算：

若选用减速比25:1，则：

输出转速 = 1350 ÷ 25 ≈ 54 rpm

输出扭矩 ≈ 8.7 N·m（根据厂商数据）

完全满足直径1米圆盘带动500ml PET瓶稳定运行的需求。

为什么选5IK120GN-SF这套方案？

一体化设计，安装超省心：5IK120GN-SF是电机+减速机一体成型产品，出厂已完成对中校准。用户只需固定底座、接电源线，10分钟内完成安装，无需专业机械师。

体积小巧，适配各种机型：整机尺寸约长180mm × 宽120mm × 高120mm，重量仅5~7kg，可轻松嵌入小型理瓶机底座内部，不占额外空间，特别适合改造老旧设备。

运行安静，适合洁净环境：得益于精密齿轮加工与优质润滑油，运行噪音通常低于55分贝（相当于普通交谈声），远优于老式皮带传动或蜗轮蜗杆减速机，符合GMP车间、食品厂等对噪音和洁净度的要求。

性价比极高，维护成本低：截至2026年7月，一台全新5IK120GN-SF（含标准减速比）市场价约700~850元。相比伺服系统动辄数千元的成本，它用1/5的价格实现了80%的功能。且其结构简单，无碳刷（交流感应电机）、无复杂电子元件，基本免维护，仅需每1~2年更换一次齿轮油即可。

技术成熟，配件随处可买：5IK系列是行业通用型号，国内供应链极其完善。即使电机损坏，也可单独更换电机头或减速箱，维修成本可控。

选购建议（给老板和工程师的实用贴士）

确认电压与相数：单相220V适合小作坊，三相380V更适合工厂连续运行。

合理选减速比：瓶越重、盘越大，减速比应越高（建议15:1~30:1起步）。

关注输出轴类型：圆轴（GN）适合键连接，扁轴（GU）防打滑，按设备接口选。

优先选IP54以上防护等级：防尘防溅水，延长寿命。

别贪便宜买杂牌：劣质齿轮易磨损，导致噪音大、寿命短。

自动化不是大企业的专利。像5IK120GN-SF微型减速电机这样的“小巨人”，正默默支撑着千千万万中小工厂的智能化转型。它不炫技、不烧钱，却用可靠、安静、省心的表现，让一瓶一罐的整理变得效率更高而有序。
