微型调速电机控制器接线方式说明

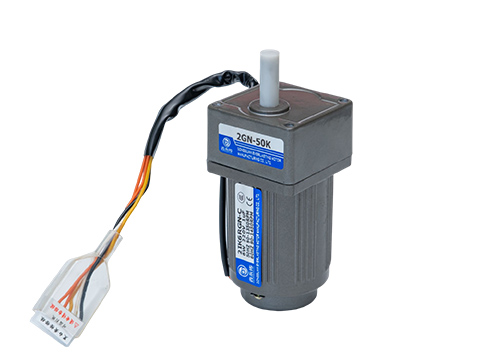

在微型调速电机的实际应用中，控制器接线方式直接关系到电机运行的稳定性与调速性能。不同品牌和型号的控制器在接线细节上存在差异，但基本接线逻辑相对统一，主要包括电源输入、调速信号输入、正反转控制以及电机输出等几个端口。

电源输入部分通常为DC12V、DC24V或AC220V，根据控制器规格决定。接线时需确认正负性，避免烧毁元件。调速信号输入有两种形式：一种为电位器调速，用户只需将三线电位器连接至控制器相应接口即可；另一种为PWM调速，适用于需要与PLC、单片机联动的场景，信号线一般包括PWM正、负及公共地。

正反转控制接线部分，多为外接开关控制，亦可通过数字信号输入方式实现逻辑翻转。电机输出端通常为两线或三线，具体根据电机种类（有刷或无刷）确定。接线时应严格参照控制器说明书，并留意地线是否与控制回路地共用，避免因电位差引发干扰。

实际布线过程中，应做好绝缘与接地，避免干扰信号影响调速精度。部分控制器还配备速度反馈接口，用于与测速电机形成闭环系统，提高速度控制的稳定性和响应速度。整体而言，清晰的接线布局和正确的信号隔离是确保微型调速电机平稳运行的基础。
